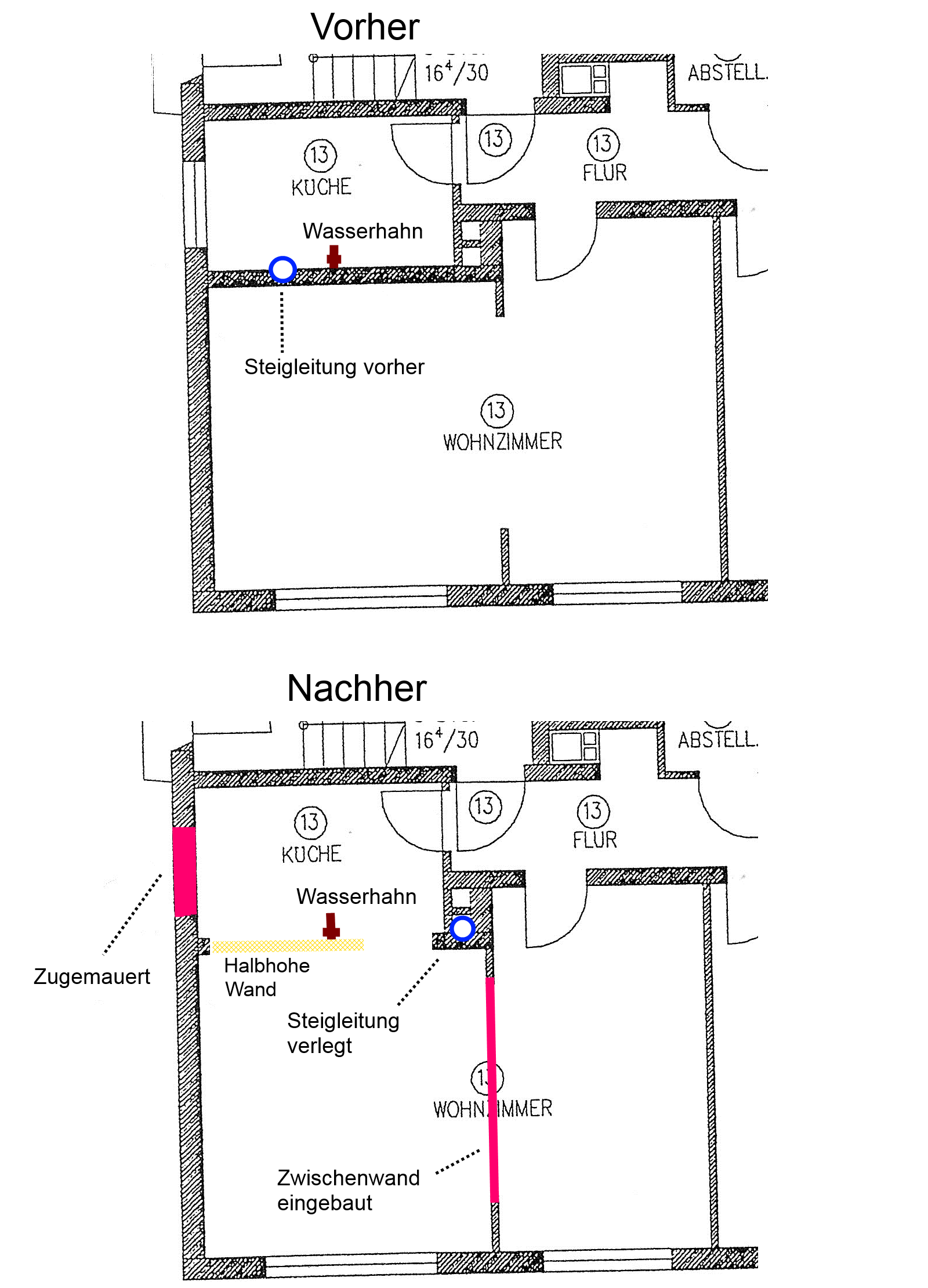

Hier habe ich einen Vorher-Nachher Vergleich auf Grundlage des Grundrisses skizziert.

Die Steig- und Abwasserleitungen mussten von der Mitte der Küchenwand in den Rohrschacht verlegt werden. Denn die Wand die diese Leitungen geführt hatte um den Wasserhahn zu versorgen, existiert nicht mehr. Es wurde eine halbhohe Wand gelassen um weiterhin den Wasserhahn in der Mitte zu halten. Dazu wurde noch ein eben begehbarer Durchgang zwischen Küche und Wohnzimmer geschaffen. Nach Wegfall des Küchenfenster kann so weiterhin das Sonnenlicht die Küche durchfluten. Auf der nächsten Seite Steig- und Abwasserleitungen wird das Ganze nochmal aus frontaler sicht dargestellt.
